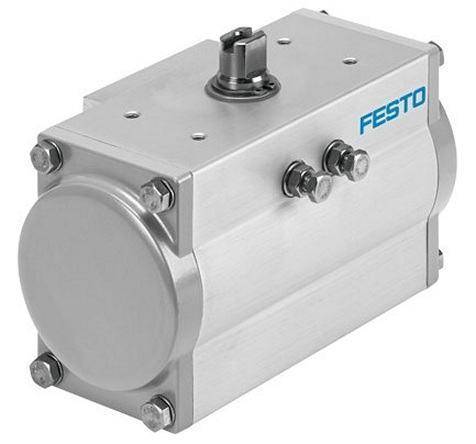

Поворотный привод DFPD-480-RP-90-RD-F1012-R3-EP
В продаже Приводы пневматические поворотные Поворотный привод DFPD-480-RP-90-RD-F1012-R3-EP оптом и в розницу. Нашли дешевле? Предоставьте свою цену, Мы сформируем более выгодное предложение. При заказе от 3000р., доставка по Самаре - БЕСПЛАТНО! Возможна отправка товара в любую точку РФ транспортной компанией.
Цена:
Технические характеристики
Неполноповоротный привод Festo двустороннего действия, угол поворота: 90°, размер привода: 480, присоединение: G1/4, монтаж по ISO 5211 для фланца F1012, рабочее давление: 2...8 бар, крутящий момент при 5,5 бар: 474 Нм, глубина присоединения вала: 29,5 мм, высокая защита от коррозии, эпоксидное покрытие.
| Размер привода | 480 |
| Расположение отверстий на фланце | F1012 |
| Угол поворота | 90 deg |
| Диапазон настройки конечного положения при 0° | -5 ... 5 deg |
| Диапазон настройки конечного положения при 90° | -5 ... 5 deg |
| Глубина присоединения вала | 29,5 mm |
| Фитинги соответствуют стандарту | ISO 5211 |
| Демпфирование | Без демпфирования |
| Положение при сборке | Любое |
| Режим работы | двустороннего действия |
| Тип конструкции | Рейка и шестерня |
| Определение позиции | Оптический |
| Закрывание | закрывается вправо |
| Подключение распределителя по стандарту | VDI/VDE 3845 (NAMUR) |
| Подключение позиционера и датчика положения соответствует стандарту | VDI/VDE 3845 размер AA 2 |
| Рабочее давление | 2 ... 8 bar |
| Номинальное рабочее давление | 5,5 bar |
| Категория ATEX Газ | II 2G |
| Взрывозащита типа Газ | c T4 X |
| Категория ATEX Пыль | II 2D |
| Врывозащита типа Пыль | c 105°C X |
| Взрывобезопасная температура окружающей среды | -20°C <= Ta <= +80°C |
| Температура окружающей среды | -20 ... 80 °C |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Температура точки росы на 10°C ниже температуры окружающей/рабочей средыВозможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Обозначение CE (см. заявление о соответствии) | в соответствии с директивой EU по взрывозащите (ATEX) |
| Момент при указанном рабочем давлении и угле поворота 0° | 474 Nm |
| Момент при номинальном рабочем давлении с углом поворота 90° | 474 Nm |
| Примечание по моменту | Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения. |
| Расход воздуха при 6 бар за цикл 0°-90°-0° | 40,2 l |
| Вес продукта | 16.025 g |
| Присоединение вала | V27 |
| Пневматическое присоединение | G1/4 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Материал соединительной плиты | Алюминиевый сплавАнодированный |
| Номер материала монтажной плиты | EN AW-6063-T6 |
| Материал крышки | Алюминиевое литье под давлениепокрытый |
| Номер материала крышки | EN AC-46100-D |
| Материал уплотнений | NBR |
| Материал корпуса | Алюминиевый сплавАнодированный |
| Номер материала корпуса | EN AW-6063-T6 |
| Материал штока | Алюминиевое литье под давление |
| Номер материала штока | EN AC-46100-D |
| Материал подшипника | POM |
| Материал кулачка | Сталь |
| Номер материала кулачка | 1.0765 |
| Материал винтов | Легированная сталь, нержавеющая |
| Номер материала винта | 1.4301 |
| Материал вала | Легированная сталь, нержавеющая |
| Номер материала вала | 1.4305 |
