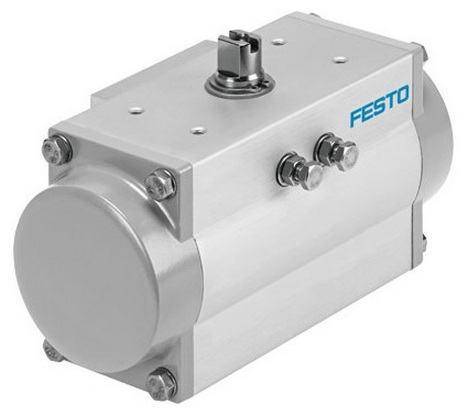

Поворотный привод DFPD-40-RP-90-RS60-F0507
В продаже Приводы пневматические поворотные Поворотный привод DFPD-40-RP-90-RS60-F0507 оптом и в розницу. Нашли дешевле? Предоставьте свою цену, Мы сформируем более выгодное предложение. При заказе от 3000р., доставка по Самаре - БЕСПЛАТНО! Возможна отправка товара в любую точку РФ транспортной компанией.
Цена:
Технические характеристики
Поворотный привод одностороннего действия Festo, угол поворота: 90°, размер привода: 40, присоединение: G1/8, монтаж по ISO 5211 для фланца F0507, рабочее давление: 2 ... 8 бар, крутящий момент при 6 бар: 28,0 Нм, глубина присоединения вала: 16,5 мм, присоединение вала: V14.
| Размер привода | 40 |
| Расположение отверстий на фланце | F0507 |
| Угол поворота | 90 deg |
| Диапазон настройки конечного положения при 0° | -5 ... 5 deg |
| Диапазон настройки конечного положения при 90° | -5 ... 5 deg |
| Глубина присоединения вала | 16,5 mm |
| Фитинги соответствуют стандарту | ISO 5211 |
| Демпфирование | Без демпфирования |
| Положение при сборке | Любое |
| Режим работы | одностороннего действия |
| Тип конструкции | Рейка и шестерня |
| Определение позиции | Оптический |
| Закрывание | закрывается вправо |
| Подключение распределителя по стандарту | VDI/VDE 3845 (NAMUR) |
| Подключение позиционера и датчика положения соответствует стандарту | VDI/VDE 3845 размер AA 1 |
| Рабочее давление | 2 ... 8 bar |
| Номинальное рабочее давление | 6 bar |
| Категория ATEX Газ | II 2G |
| Взрывозащита типа Газ | c T4 X |
| Категория ATEX Пыль | II 2D |
| Врывозащита типа Пыль | c 105°C X |
| Взрывобезопасная температура окружающей среды | -20°C <= Ta <= +80°C |
| Температура окружающей среды | -20 ... 80 °C |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Температура точки росы на 10°C ниже температуры окружающей/рабочей средыВозможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Обозначение CE (см. заявление о соответствии) | в соответствии с директивой EU по взрывозащите (ATEX) |
| Момент при указанном рабочем давлении и угле поворота 0° | 28 Nm |
| Момент при номинальном рабочем давлении с углом поворота 90° | 14,5 Nm |
| Примечание по моменту | Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения. |
| Момент пружинного возврата с углом поворота 0° | 13,8 Nm |
| Момент пружинного возврата для 90° | 27,2 Nm |
| Расход воздуха при 6 бар за цикл 0°-90°-0° | 1,8 l |
| Вес продукта | 2.180 g |
| Присоединение вала | V14 |
| Пневматическое присоединение | G1/8 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Материал соединительной плиты | Алюминиевый сплавАнодированный |
| Номер материала монтажной плиты | EN AW-6063-T6 |
| Материал крышки | Алюминиевое литье под давлениепокрытый |
| Номер материала крышки | EN AC-46100-D |
| Материал уплотнений | NBR |
| Материал пружины | Пружинная сталь |
| Материал корпуса | Алюминиевый сплавАнодированный |
| Номер материала корпуса | EN AW-6063-T6 |
| Материал штока | Алюминиевое литье под давление |
| Номер материала штока | EN AC-46100-D |
| Материал подшипника | POM |
| Материал кулачка | Отливка из нержавеющей стали |
| Номер материала кулачка | 1.4308 |
| Материал винтов | Легированная сталь, нержавеющая |
| Номер материала винта | 1.4301 |
| Материал вала | СтальНикелирование |
| Номер материала вала | 1.0715 |
