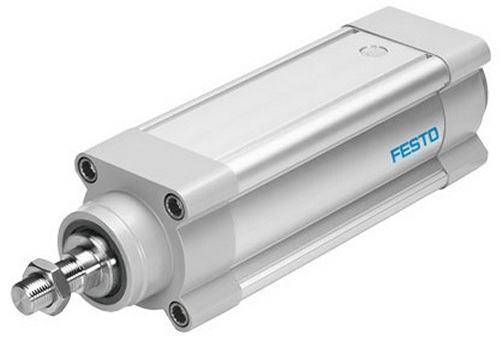

Электроцилиндр ESBF-BS-63-100-25P Festo
В продаже Пневмоцилиндры и электроцилиндры Электроцилиндр ESBF-BS-63-100-25P Festo оптом и в розницу. Нашли дешевле? Предоставьте свою цену, Мы сформируем более выгодное предложение. При заказе от 3000р., доставка по Самаре - БЕСПЛАТНО! Возможна отправка товара в любую точку РФ транспортной компанией.
Цена:
Технические характеристики
Электромеханический привод Festo, размер 63, рабочий ход 100 мм, резьба штока наружная M16x1,5, максимальная скорость перемещения 1,35 м/с, усилие подачи 6000 Н, шаг ходового винта 25 мм/об, точность повторения 0,01 мм.С шариковинтовой передачей, с электрически поворачиваемым шпинделем, который преобразует поворотное движение двигателя в линейное перемещение штока.
| Рабочий ход | 100 mm |
| Размер | 63 |
| Ход | 100 mm |
| Резьба на штоке | M16x1,5 |
| Реверсивный люфт | 40 µm |
| Диаметр шпинделя | 25 mm |
| Шаг шпинделя | 25 mm/U |
| Макс. угловое отклонение штока +/- | 0,4 deg |
| Основан на стандарте | ISO 15552 |
| Положение при сборке | Любое |
| Конец штока | Наружная резьба |
| Тип мотора | Сервомотор |
| Определение позиции | Для герконов |
| Тип конструкции | Электрический цилиндр с шариковинтовой передачей. |
| Тип шпинделя | Шарико-винтовой шпиндель |
| Защита от скручивания/направляющая | с направляющей на плоских подшипниках |
| Макс. ускорение | 25 m/s2 |
| Макс. скорость | 1,35 m/s |
| Точность повторения | ±0,01 mm |
| Рабочий цикл | 100% |
| Классификация сопротивления коррозии CRC | 2 |
| Температура хранения | -20 ... 60 °C |
| Относительная влажность воздуха | 0 - 95 % |
| Класс защиты | IP40 |
| Температура окружающей среды | 0 ... 60 °C |
| Макс. приводной момент | 26,5 Nm |
| Макс. поперечное усилие Fq в зависимости от расстояния х | Диаграмма |
| Макс. радиальное усилие на приводном валу | 700 N |
| Макс. усилие подачи Fx | 6.000 N |
| Макс. допустимая скорость в зависимости от длины хода | Диаграмма |
| Движущий момент на холостом ходу | 0,5 Nm |
| Массовый момент инерции JH на метр хода | 3,0526 kgcm2 |
| Массовый момент инерции JL на кг нагрузки | 0,15831 kgcm2 |
| Массовый момент инерции, JO | 0,65043 kgcm2 |
| Перемещаемая масса при ходе 0 мм | 1.829 g |
| Дополнительный вес на 10 мм хода | 87 g |
| Базовый вес на 0 мм хода | 3.163 g |
| Дополнительный коэффициент массы на 10 мм хода | 52 g |
| Тип крепления | с внутренней резьбойили принадлежности |
| Код интерфейса, привод | D60 |
| Замечания по материалу | Содержит PWIS веществаСоответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале, крышки | Алюминиевое литьепокрытый |
| Информация о материале, шток | Легированная сталь, нержавеющая |
| Данные о материале, винт | СтальГальванизирован |
| Информация о материале, гайка шпинделя | Катанная подшипниковая сталь |
| Информация о материале, шпиндель | Катанная подшипниковая сталь |
| Информация о материале, корпус цилиндра | Алюминиевый сплавГладкое анодирование |
