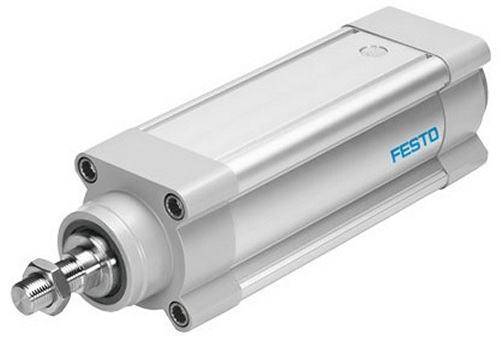

Электроцилиндр ESBF-BS-100-100-5P Festo
В продаже Пневмоцилиндры и электроцилиндры Электроцилиндр ESBF-BS-100-100-5P Festo оптом и в розницу. Нашли дешевле? Предоставьте свою цену, Мы сформируем более выгодное предложение. При заказе от 3000р., доставка по Самаре - БЕСПЛАТНО! Возможна отправка товара в любую точку РФ транспортной компанией.
Цена:
Технические характеристики
Электромеханический привод Festo, размер 100, рабочий ход 100 мм, резьба штока наружная M20x1,5, максимальная скорость перемещения 0,17 м/с, усилие подачи 17000 Н, шаг ходового винта 5 мм/об, точность повторения 0,01 мм.С шариковинтовой передачей, с электрически поворачиваемым шпинделем, который преобразует поворотное движение двигателя в линейное перемещение штока.
| Рабочий ход | 100 mm |
| Размер | 100 |
| Ход | 100 mm |
| Резьба на штоке | M20x1,5 |
| Реверсивный люфт | 30 µm |
| Диаметр шпинделя | 40 mm |
| Шаг шпинделя | 5 mm/U |
| Макс. угловое отклонение штока +/- | 0,5 deg |
| Основан на стандарте | ISO 15552 |
| Положение при сборке | Любое |
| Конец штока | Наружная резьба |
| Тип мотора | Сервомотор |
| Определение позиции | Для герконов |
| Тип конструкции | Электрический цилиндр с шариковинтовой передачей. |
| Тип шпинделя | Шарико-винтовой шпиндель |
| Защита от скручивания/направляющая | с направляющей на плоских подшипниках |
| Макс. ускорение | 5 m/s2 |
| Макс. скорость | 0,17 m/s |
| Точность повторения | ±0,01 mm |
| Рабочий цикл | 100% |
| Классификация сопротивления коррозии CRC | 2 |
| Температура хранения | -20 ... 60 °C |
| Относительная влажность воздуха | 0 - 95 % |
| Класс защиты | IP40 |
| Температура окружающей среды | 0 ... 60 °C |
| Макс. приводной момент | 16,9 Nm |
| Макс. поперечное усилие Fq в зависимости от расстояния х | Диаграмма |
| Макс. радиальное усилие на приводном валу | 1.100 N |
| Макс. усилие подачи Fx | 17.000 N |
| Макс. допустимая скорость в зависимости от длины хода | Диаграмма |
| Движущий момент на холостом ходу | 0,7 Nm |
| Массовый момент инерции JH на метр хода | 18,978 kgcm2 |
| Массовый момент инерции JL на кг нагрузки | 0,00633 kgcm2 |
| Массовый момент инерции, JO | 4,6963 kgcm2 |
| Перемещаемая масса при ходе 0 мм | 5.300 g |
| Дополнительный вес на 10 мм хода | 155 g |
| Базовый вес на 0 мм хода | 7.393 g |
| Дополнительный коэффициент массы на 10 мм хода | 103 g |
| Тип крепления | с внутренней резьбойили принадлежности |
| Код интерфейса, привод | D100 |
| Замечания по материалу | Содержит PWIS веществаСоответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале, крышки | Алюминиевое литьепокрытый |
| Информация о материале, шток | Легированная сталь, нержавеющая |
| Данные о материале, винт | СтальГальванизирован |
| Информация о материале, гайка шпинделя | Катанная подшипниковая сталь |
| Информация о материале, шпиндель | Катанная подшипниковая сталь |
| Информация о материале, корпус цилиндра | Алюминиевый сплавГладкое анодирование |
