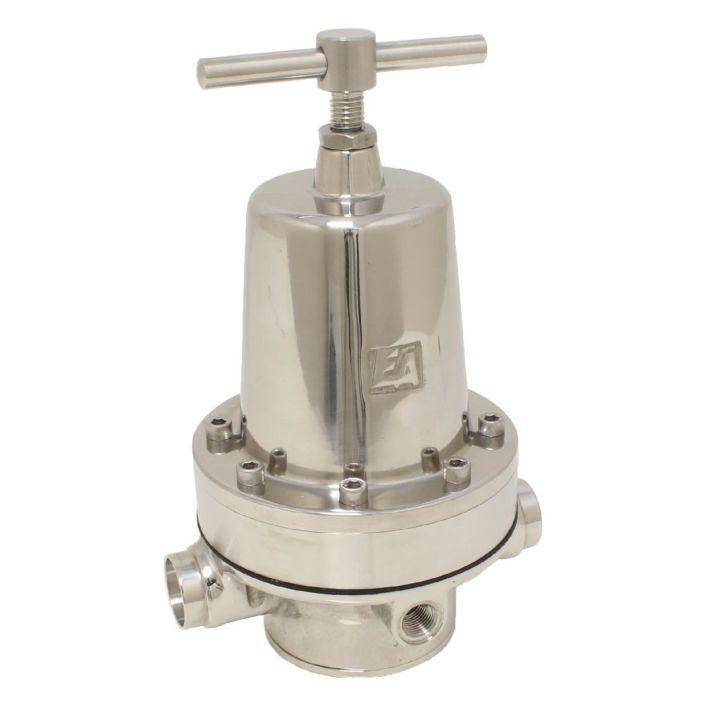

Редуктор давления END Armaturen DM3905741-01/16-G

Federbelastetes Druckreduzierventil in 3-teilige Körperkonstruktion, komplett aus Edelstahl gepaart mit Dichtwerkstoffen wie NBR, EPDM, FKM und PTFE-beschichteten Membranwerkstoffen machen diesen Druckminderer resistent gegen fast alle Durchflussmedien oder Umgebungseinflüsse.Der Druckminderer ist in 3 Gehäusegrößen lieferbar, die eine exakte Auslegung an die erforderliche Druckflussleistung ermöglichen:

• Gehäusetyp 01 ist für eine Leistung von bis zu 1.000l/h bei einem ?p von 1 bar ausgelegt
• Gehäusetyp 03 hat einen max. Durchlass von 4.000l/h ebenfalls bei einem ?p von 1bar
• Gehäusetyp 05 mit einer Durchflussleistung von 7.500l/h, gemessen bei einem ?p von 1 bar

Nach Druckstufen abgestimmte Federn gewährleisten jeweils eine hohe Wiederholgenauigkeit der eingestellten Ausgangsdrücke. Bei der Ausführung für Gase wird zusätzlich eine Dämpfungselement eingesetzt, das Geräusche und Schwingungen reduziert. Die Druckminderer sind an dem „-G“ in der Artikelnummer erkennbar.Speziell für die Lebensmittelindustrie entwickelt überzeugt der Druckminderer durch geringe Todräume. Alle medienberührenden Teile können drüber hinaus auf Wunsch auch elektropoliert werden. Der Federraum wird durch eine Membrane von dem Durchflussraum getrennt.Der Druckminderer ist mit Dampftemperaturen bis +150°C sterilisierbar. Für eine einfache Innenreinigung kann der Deckel abgeschraubt werden. Die O-Ringabdichtung vor dem Gewinde sorgt dafür, dass sich keine Produkte im den Gewindegängen ablagern können.Die kompakte Bauform ermöglicht einen Einbau auch bei beengten Platzverhältnissen. Die Einbaulage bleibt dabei ganz Ihnen überlassen. Durch die hochglänzende Oberfläche bietet sich ein Einbau im direkten Blickfeld des Bedieners an und ermöglicht dadurch eine leichte Bedienbarkeit.Durch die verschieden lieferbaren Anschlussarten ist eine leichte Einbindung in Ihr Rohrsystem möglich, z.B.: Gewinde, Clamp- oder Flanschanschlüsse, Anschweißenden nach DIN 11850-2 oder ISO 4200, Milchrohrverschraubungen und vieles mehr.FunktionsweiseDer abströmende Betriebsdruck steht unterhalb der Membrane an und wirkt als Gegenkraft zu dem, im atmosphärisch belüfteten Gehäuse, montierten und vorgespannten Federpaket. Wenn die Druckkraft des abströmenden Mediums die Federkraft übersteigt, schließt der Ventilsitz des Druckminderers den Durchfluss ab.Diese Position bleibt so lange erhalten wie keine Entnahme auf der Abgangsseite stattfindet. Durch eine Entnahme verringert sich die Kraft unterhalb der Membrane und die höhere Federkraft wirkt öffnend auf die Ventilsitzdichtung.EinstellungDie Einstellung der Druckminderer erfolgt immer ohne Fließbewegung, das Manometer zeigt also den statischen Druck an.Erhöhung des Abflussdruckes:Einstellschraube im Uhrzeigersinn drehenVerringerung des Abflussdruckes:Einstellschraube gegen den Uhrzeigersinn drehen. Etwas Medium entnehmen und dadurch den Druck zurücknehmen. Die Einstellschraube anschließend bis zum gewünschten Druck anziehen.Ein Druckabfall während der Medienentnahme ist normal, er ist auf Druckverlust zurückzuführen.GrößenbestimmungDruckminderer müssen entsprechend der zu erwartenden Durchflussmenge (Richtwerte siehe DVGW-Arbeitsblatt W314) dimensioniert werden. Dabei sollte die Durchflussgeschwindigkeit bei Wasser 2m/s nicht überschreiten. In der Praxis geht man von Werten zwischen 1 und 2m/s aus.Für Druckluft liegen die Durchflussgeschwindigkeiten bei maximal 10m/s.Gerne legen wir den für Ihren Anwendungsfall passenden Druckminderer aus. Bitte füllen Sie hierfür den Ventildaten Ermittlungsbogen für Druckminderer aus.

SKU	DM3905741-01/16-G
Description	Pressure Reducer DN25, stainless steel / PTFE-EPDM, Inlet pressure: max.8bar, outlet pressure: 0.5-3ba
Weight [kg]	5.270000
Media	gaseous
Pressure gauge connection	yes
Kv-Value	7,5m³/h
Nominal size	DN025
Body material	Stainless Steel
Body material	0
Seals material	EPDM PTFE-coated
Stem seals material	0
Connection type	Welded connection DIN 11850-R2
Connection size	25
Media temperature min. [°C]	0
Media temperature max. [°C]	+150
Gehäusedesign	0
