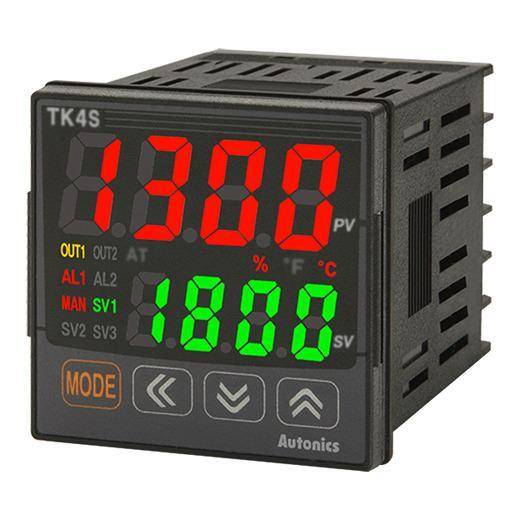

TK4S-A4RR Температурные контроллеры - Autonics

Способ отображения	4-разрядный 7-сегментный светодиодный индикатор
Способ управления	Ключевой режим (ВКЛ/ВЫКЛ), режимы управления P, PI, PD, PID
Тип входа	Термопара: K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II RTD: DPt100, DPt50, JPt100, Cu100, Cu50, Nikel 120 Аналоговые выходы: 0–100 мВ, 0–5 В, 1–5 В, 0–10 В, 0–20 мА, 4–20 мА
Период выборки	50мс
Управляющий выход 1	Реле (250 В перем. Тока~, 3 А)
Управляющий выход 2	Реле (250 В перем. Тока~, 3 А)
Дополнительный вход	CT, цифровой (DI-1)
Дополнительный выход	Выход 1 аварийной сигнализации, выход передачи данных (4–20 мА пост. тока)
Напряжение питания	100-240V AC 50/60Гц
Степень защиты	IP65 (передняя панель)
Сертификаты	@(CE) @(CULUS)
Точность отображения данных RTD	при комнатной температуре (23±5): (PV ±0,3% или ±1, выберите большее значение) ±1-разряд За пределами диапазона комнатной температуры: (PV ±0,5% или ±2, выберите большее значение) ±1-разряд
Точность отображения данных TC	при комнатной температуре (23±5): (PV ±0,3% или ±1, выберите большее значение) ±1-разряд За пределами диапазона комнатной температуры: (PV ±0,5% или ±2, выберите большее значение) ±1-разряд
Точность отображения данных: аналоговые сигналы	при комнатной температуре (23±5): ±0,3% шкалы ±1-разряд • За пределами диапазона комнатной температуры: ±0,5 % полн. шкалы ±1-разряда
Точность отображения данных: вход CT	±5% шкалы ±1-разряда
Гистерезис	RTD/термопары: от 1 до 100 (от 0,1 до 100,0/) переменная аналоговый вход: 1–100 разрядов
Диапазон пропорционального коэффициента (П)	0,1–999,9/ (0,1–999,9%)
Время интегрирования (I)	0–9999 с
Время дифференцирования (D)	0–9999 с
Время управления (Т)	Релейный выход, выход ТТР: 0,1–120,0 с • Можно выбрать токовый выход или выход устройства SSR: 1,0–120,0 с
Значение ручного сброса	0.0-100%
Температура окружающей среды	-10…+50, при хранении: -20…+60:
Влажность окружающей среды	Относительная влажность 35-85%, при хранении: 35-85%
Тип изоляции	Двойная или усиленная изоляция (символ: @INS, диэлектрическая прочность между измерительным входом и силовой частью: 2 кВ)
Масса	Прибл. 150 г (прибл. 105 г)

Символ «S» обозначает модель с выходом на основе ТТР и функцией управления SSRP (стандартный ключевой режим управления (вкл/выкл), циклическое управление, фазовое управление) Символ «С» обозначает модели с выбираемым токовым выходом или выходом на основе ТТР. Для управления контурами нагрева и охлаждения следует выбирать опции «R» или «C», для стандартного контура управления следует выбирать опцию «N». Вход трансформатора тока (СТ) TK4N доступен только в стандартных моделях, оснащенных выходом аварийной сигнализации 1. Точность показаний: При комнатной температуре (23 ±5) • Термопары типа K, J, T, N, E ниже -100°C / термопары типа L, U, PLII, терморезисторы RTD Cu 50 Ом, DPt 50 Ом: (PV ± 0,3% или ±2, выбирается большее значение) ±1 ед. мл. разряда • В диапазоне температур ниже 200°C для термопар C, G, R, S: (PV ±0,3% или ±3, выбирается большее значение) ±1 ед. мл. разряда • В диапазоне температур ниже 400 для термопар B стандарты погрешности не предусмотрены. За пределами диапазона комнатной температуры • Терморезисторы Cu 50 Ом, DPt 50 Ом: (PV ± 0,5% или ±3, выбирается большее значение) ±1 ед. мл. разряда • Термопары R, S, B, C, G: (PV ±0,5% или ±5, выбирается большее значение) ±1 ед. мл. разряда • Другие, ниже -100: в пределах ±5 При использовании устройства серии TK4SP к стандартному значению температуры добавляется ±1°C. Вес указан с учетом веса упаковки. В скобках указан вес устройства без упаковки. Условия окружающей среды указываются для условий без замерзания или конденсации.
