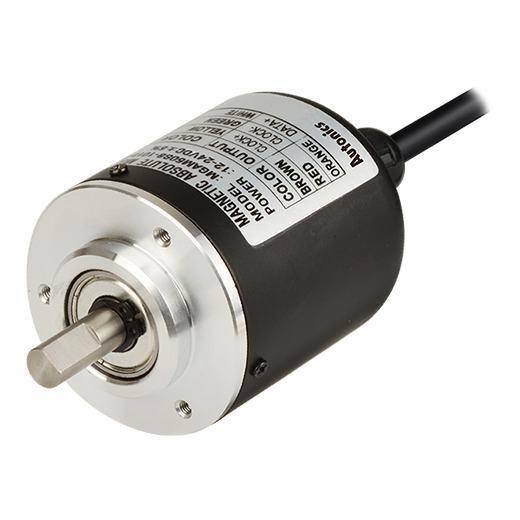

MGAM50S8-1013-B-F-S-24 Энкодер - Autonics

Наружный диаметр вала	O8 мм
Макс. допустимая частота вращения	3000 об./мин.
Пусковой момент	Макс. 70 гс-см (макс. 0,0069 Нм)
Разрешение	Однооборотный режим: 1024-деления, многооборотный режим: Разрешение 8192
Выходной код	Двоичный код
Направление вращения	По часовой стрелке
Управляющий выход	Синхронный последовательный интерфейс (SSI)
Напряжение питания	12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения	Кабель сзади
Сертификаты	@(CE)
Электрические характеристики выхода: ошибка позиционирования	±1-бит (LSB: младший разряд)
Температура окружающей среды	-10…+70, при хранении: -25…+85
Влажность окружающей среды	Относительная влажность 35-85%, при хранении: 35-90%
Комплектующие	Кронштейн, муфта
Масса	Прибл. 391 г (прибл. 261 г)

Для калибровки числа оборотов в многооборотном режиме сравниваются данные, полученные в результате одного оборота, до и после выключения питания без учета числа оборотов во время выключения питания. Если после выключения питания положение изменится более чем на ± 90°, получение достоверных данных по количеству оборотов будет затруднено. При включении/выключении устройства в текущем значении может присутствовать ошибка величиной ±1 бит (младший бит), обусловленная гистерезисом. При превышении предела общего числа оборотов (0-8191) включается аварийная сигнализация. После подаче сигнала сброса общего числа оборотов соответствующее значение должно обнулиться. При выборе разрешения необходимо учитывать, что частота вращения при максимальной частоте импульсов должна быть меньше или равна значению максимально допустимой частоты вращения. [Частота вращения при макс. частоте импульсов (об/мин) = макс. частота импульсов/разрешение 60 секунд] Вес указан с учетом веса упаковки. В скобках указан вес устройства без упаковки. Условия окружающей среды указываются для условий без замерзания или конденсации.
